Hôtel particulier, Paris 7e
Climatisation invisible sous corniches d'époque
- Surface
- 640m²
- Puissance
- 68kW
- Débit d'air
- 4 200m³/h
- Acoustique
- 24dB(A)
Durée
11 mois
Mission
Conception, CCTP, suivi d'exécution, commissioning
Architecte partenaire
Atelier Verrier & Associés
Un hôtel particulier de 1878 entièrement restructuré, avec des plafonds à caissons et des corniches inscrites au titre des abords. Le maître d'ouvrage voulait un confort d'été irréprochable dans les salons de réception, sans qu'aucun équipement ne soit perceptible.
Zéro percement des plâtres d'origine, hauteur de faux plafond limitée à 21 cm dans les circulations, et un objectif acoustique de 25 dB(A) en ambiance dans les chambres.
- 01
Nous avons relevé l'ensemble des volumes au scanner 3D avant de figer le tracé aéraulique, puis calé les réseaux dans les seules zones où la structure autorisait un passage : gorges lumineuses, doublages de refend et plinthes hautes.
- 02
Le choix s'est porté sur deux boucles VRV distinctes (réception / privatif) pilotant douze gainables de faible épaisseur, avec diffusion par fentes linéaires de 18 mm intégrées aux gorges.
- 03

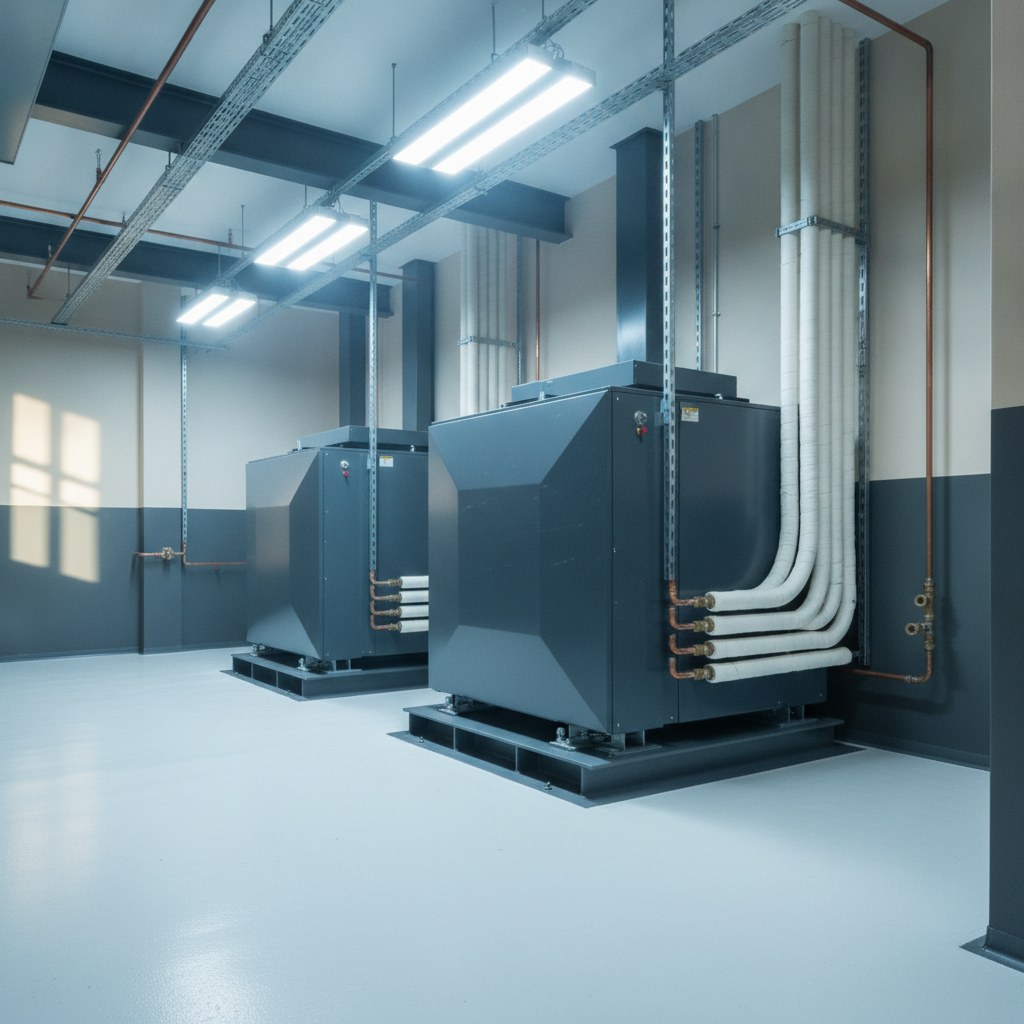

Les groupes extérieurs ont été déportés en sous-sol sur plots antivibratiles, avec rejet d'air par une courette technique traitée en pièges à sons pour tenir l'arrêté de voisinage.
Acoustique en ambiance
0dB(A)
Écart de consigne
± 0,6°C
Bouches visibles
0
Réserve de puissance
0%
- 2 groupes VRV 3 tubes 22,4 kW
- 12 gainables extra-plats 200 mm
- Diffusion linéaire sur mesure 18 mm
- Régulation multizone par pièce
« Nous avions déjà écarté deux bureaux d'études qui nous proposaient des faux plafonds partout. CLIMAXIA a redessiné le tracé pour suivre le bâtiment, pas l'inverse. »
